سیستم صوتی استادیوم ورزشی و ورزشگاه (Sport & Fitness)

استادیوم های ورزشی جزء آن دسته از مکان هایی هستن که بیش ترین جذابیت و هیجان را برای دنیا به ارمغان می آورند. پیشینه یک استادیوم ورزشی به دو یا سه هزار سال برمی گردد و اهمیت صنعت سرگرمی در قالب ورزش را در زمانه ما افزایش می دهد. امروزه استادیوم های ورزشی جهان رویکردهای فوق مدرن و بسیار پیشرفته ای را اعمال می کنند. حتی استادیوم های ورزشی ایران هم دارای شاخصه های طراحی بروز می باشند.

سیستم صوتی استادیوم ورزشی جز استانداردهای بین المللی یک رویداد ورزشی می باشد. در بیشتر سالن های ورزشی در سرتاسر دنیا از سیستم صوتی حرفه ای دائمی استفاده میکنند. در سال های اخیر در کشورمان می توان به لیگ جهانی والیبال که هر ساله ورزشگاه آزادی میزبان است اشاره کرد. با وجود موقت بودن سیستم صوتی در سالن، کیفیت برگزاری مسابقات حرفه ای تر شده و همچنین جذابیت بیشتری برای تماشاگران ایجاد کرده است.

طراحی سیستم صوت ورزشگاه نیازمند ترکیبی از دانش آکوستیک پیشرفته، درک نیازهای عملیاتی و آگاهی از آخرین فناوریهاست.  توجه همزمان به کیفیت صوت، قابلیت اطمینان سیستم صوتی و الزامات ایمنی، موفقیت این سیستمها را در محیطهای چالش برانگیز ورزشگاهی تضمین می کند. توسعهٔ این سیستم ها در آینده، تمرکز بیشتری بر هوشمندی خودکار و پایداری محیطی خواهد داشت.

سیستم صوت ورزشگاه
سیستم صوت ورزشگاه

در این مقاله به برخی از اصول طراحی پایه سیستم صوت استادیوم ورزشی می پردازیم:

1-پوشش صوتی یکنواخت

برای توزیع یکنواخت صوت در فضای گستردهٔ ورزشگاه می بایست از بلندگوهای لاین اری (Line Array) یا هورن اسپیکر استفاده شود.

_

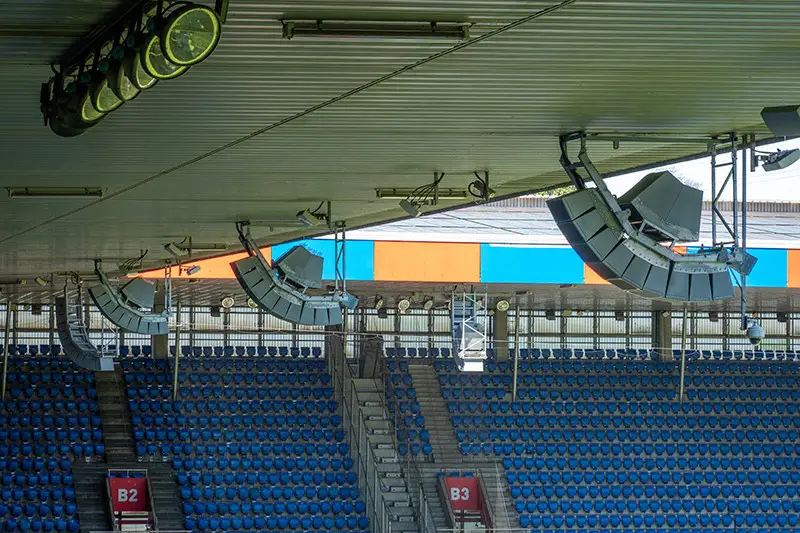

تجهیزات استفاده شده : لاین اری از کمپانی RCF سری HL – پرتاب صدای بسیار بسیار بالا برای استادیوم های با ابعاد متوسط و بزرگ

سیستم صوت ورزشگاه
سیستم صوت ورزشگاه
_

تجهیزات استفاده شده : هورن اسپیکر از کمپانی RCF سری P -  پرتاب صدای بالا برای استادیوم های با ابعاد گوناگون

سیستم صوت ورزشگاه
سیستم صوت ورزشگاه
_

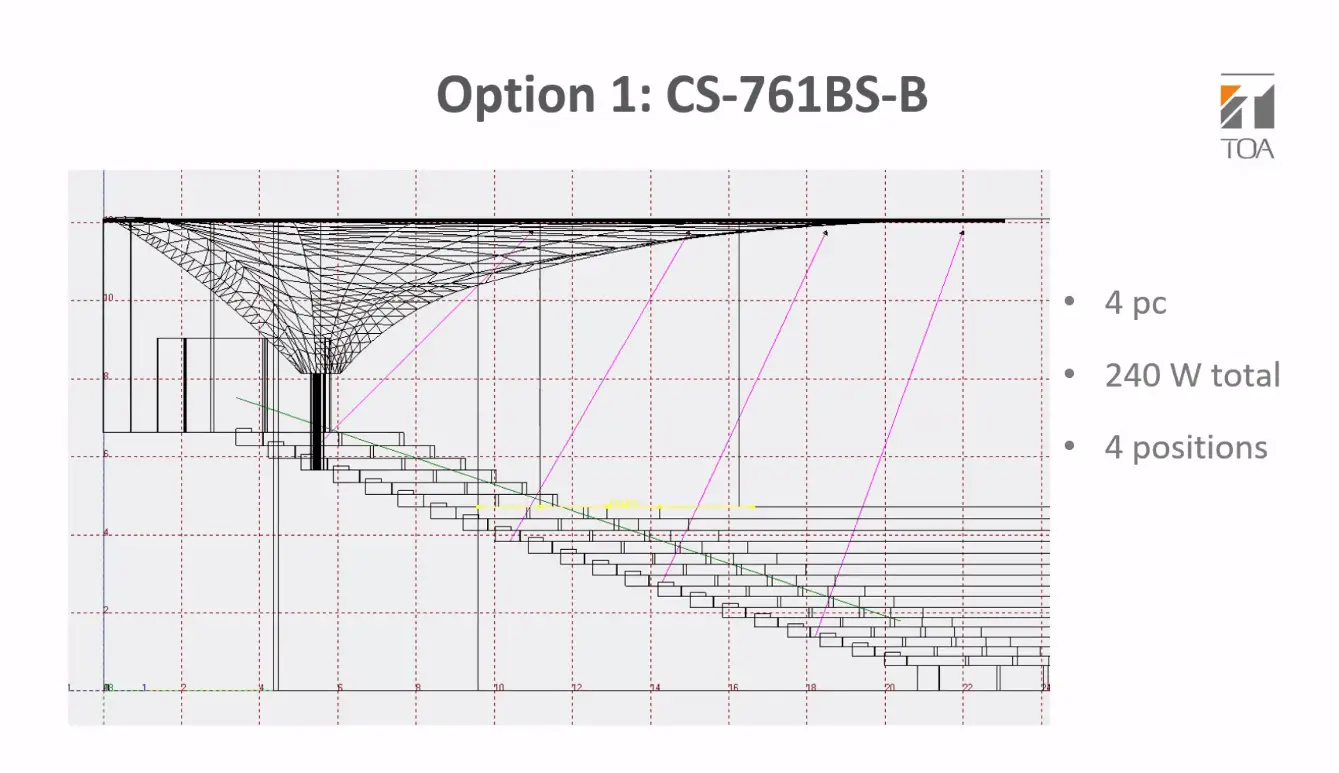

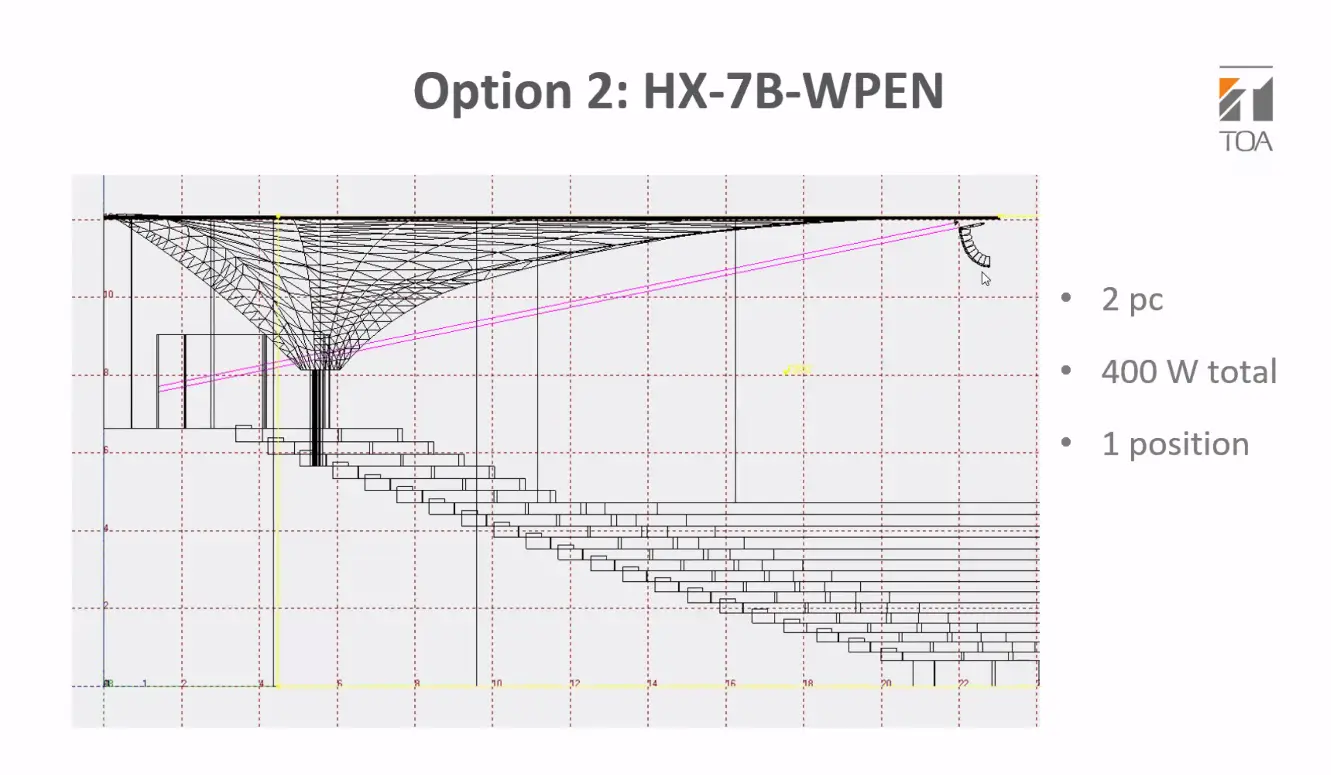

محاسبهٔ دقیق زاویهٔ نصب بلندگوها بر اساس ابعاد ورزشگاه تعیین می گردد. همچنین برای پیش بینی الگوی انتشار صوت از نرم افزارهای شبیه سازی آکوستیک مانند EASE می بایست بهره گرفت.

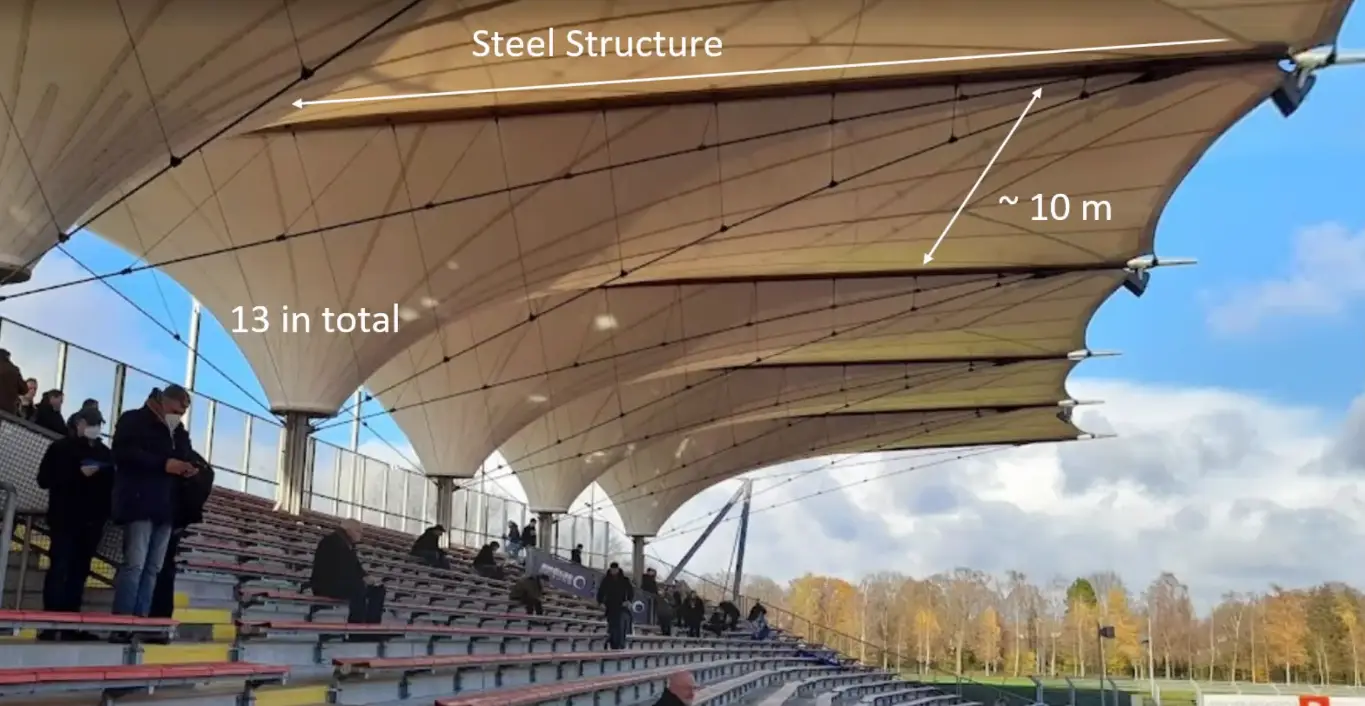

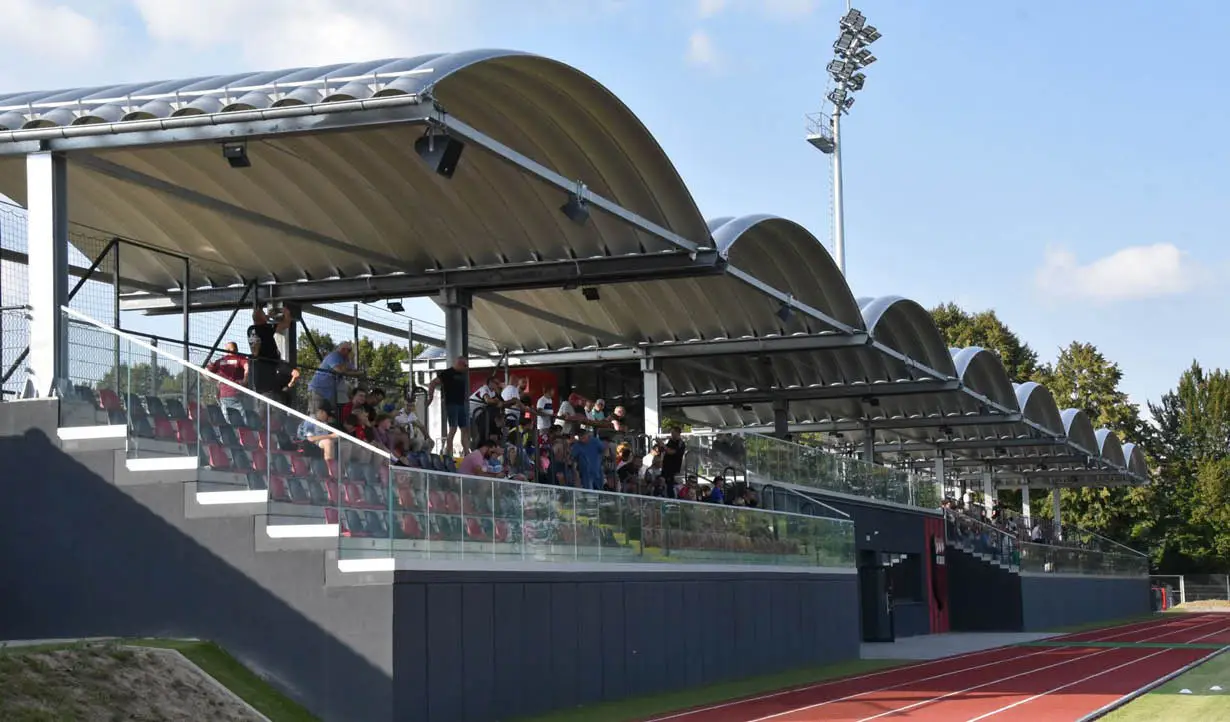

جانمایی اسپیکر هورن کمپانی TOA در یک استادیوم ورزشی

سیستم صوت ورزشگاه
سیستم صوت ورزشگاه

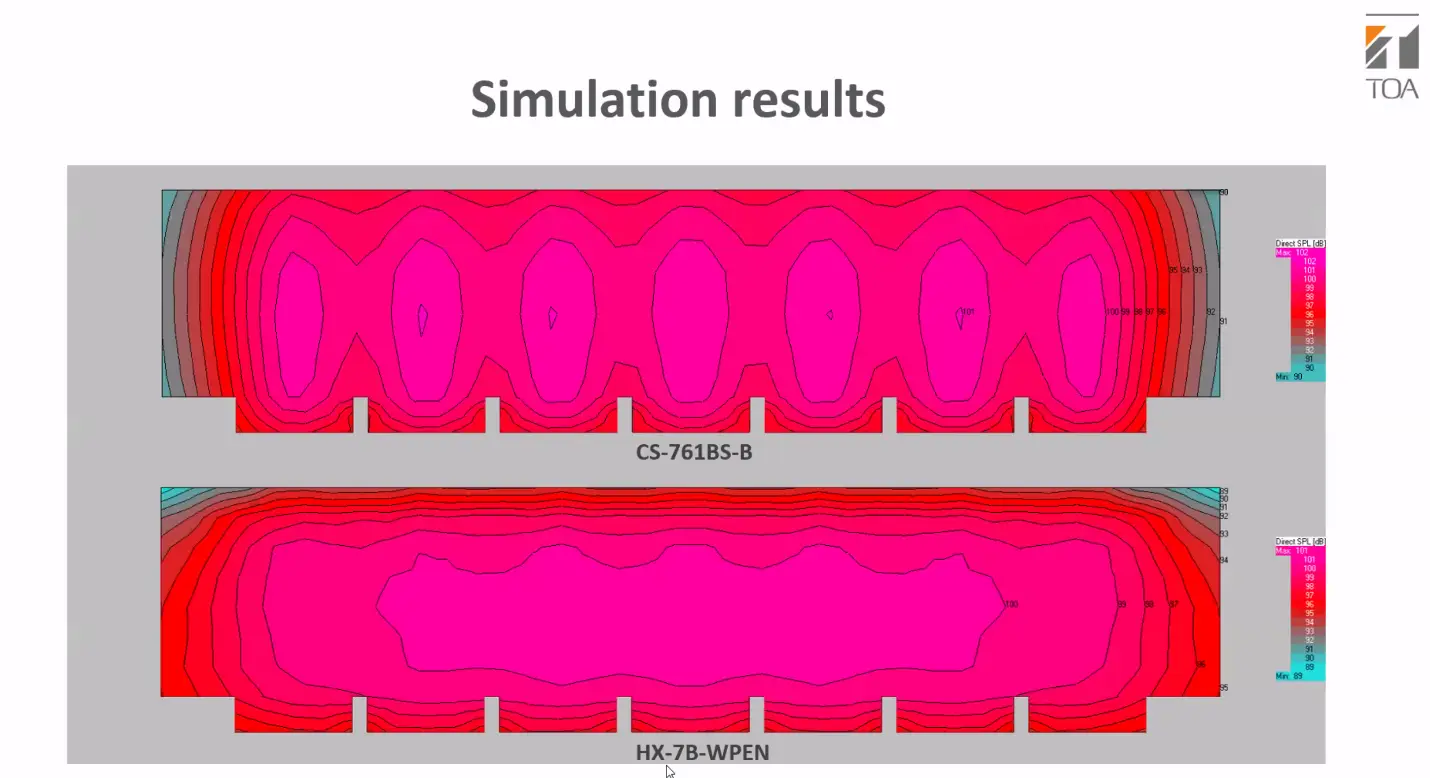

استفاده از هورن اسپیکر یا لاین اری هر کدام مزیت و معایب های خود را دارد.  خروجی نرم افزار در ادامه قابل مشاهده می باشد.
سیستم صوت ورزشگاه
سیستم صوت ورزشگاه
سیستم صوت ورزشگاه
سیستم صوت ورزشگاه
سیستم صوت ورزشگاه
سیستم صوت ورزشگاه

2- مقاومت در برابر شرایط محیطی

استفاده از تجهیزات مخصوص فضای باز دارای IP ( ضد آب، مقاوم در برابر رطوبت و ...) همچنین می بایست به مقاوم سازی تجهیزات در برابر ارتعاشات ناشی از حرکت جمعیت دقت شود.

سیستم صوت ورزشگاه
سیستم صوت ورزشگاه

3- سیستم پردازش سیگنال

استفاده از اکولایزرهای دیجیتال با قابلیت کاهش خودکار نویز محیطی و ماژول های DSP  برای ایجاد تأخیرهای کالیبره شده



4- انتقال سیگنال

 برای انتقال صوت با مسافت های بالا از شبکه های دیجیتال مبتنی بر پروتکل Dante  یا AES67  میبایست استفاده کرد.

5- رعایت استانداردهای بین المللی

IEC 60849     الزامات سیستم های صوت اضطراری

ANSI/ASA S12.60     معیارهای سطح صدای محیطی

  BS 7827          استاندارد نصب تجهیزات در محیطهای ورزشی



6- ملاحضات ایمنی و اضطراری

سیستم پیجینگ و سیستم صوت اعلام هشدار به طور گسترده در مکان های ورزشی برای ارتباطات مهم، مدیریت جمعیت و تخلیه اضطراری استفاده می شود. این سیستم ها صدای واضح و قابل فهم را در محیط های بزرگ و اغلب پر سر و صدا تضمین می کنند. در اینجا نحوه اعمال آنها در اماکن ورزشی آمده است.

سیستم صوت ورزشگاه
سیستم صوت ورزشگاه

6.1. سیستم پیجینگ (Public Address) برای اعلان ها

  • ارائه صدای واضح و با کیفیت بالا برای تفسیر بازی، معرفی بازیکن و به ‌روزرسانی رویداد.
  • حصول اطمینان از پوشش صدای هماهنگ در سراسر مناطق نشیمنگاهی، سالن‌ها و مناطق خارجی.

6.2. سیستم صوت اعلام هشدار (Voice Alarm) برای موقعیت های اضطراری

  • پخش پیام های اضطراری از پیش ضبط شده یا زنده از مقررات ایمنی پیروی می کند.
  • یکپارچه با سیستم های اعلام حریق و اضطراری برای پاسخ های خودکار.
  • پیام‌های مخصوص منطقه برای هدایت ایمن جمعیت در حین تخلیه.

6.3. صدای توزیع شده برای تعامل با جمعیت

تجربه طرفداران را با صدایی با کیفیت بالا برای موسیقی و بخش های تعاملی بهبود می بخشد.

پوشش صوتی یکنواخت را در مکان‌های باز و بزرگ فراهم می‌کند تا از نقاط مرده یا پژواک جلوگیری شود.

6.4. کنترل چند منطقه ای برای پیام رسانی هدفمند

  • ارسال اعلان ها به مناطق تعیین شده  (پیام‌های صوتی مختلف در بخش‌های مختلف)

 برای مثال استادیوم ورزشی را به سه زون پراهمیت تقسیم می کنیم : قسمت VIP،  قسمت صندلی های عمومی و مناطق مطبوعاتی . هر یک از این قسمت ها می توانند اعلان گوناگونی پخش شود.



6.5. یکپارچه سازی با سیستم های دیگر

  • با بردهای ویدئویی، اینترکام و سیستم های امنیتی برای مدیریت یکپارچه مکان کار می کنند.
  • پشتیبانی از عملکرد و نظارت از راه دور برای کنترل متمرکز.



قابلیت اطمینان، دوام و قابلیت درک گفتار محصولات کمپانی های  TOA, FBT, RCF آن را به گزینه ای ایده آل برای سیستم صوت استادیوم ها، میدان ورزشی و سایر امکان ورزشی تبدیل می کند. آیا پیشنهادی در مورد محصولات صدا رسانی میداین ورزشی دارید؟

راهکار های صوتی اماکن ورزشی در داخل کشور

سیستم صوت باشگاه پاد شهر تهران
سیستم صوت باشگاه پاد شهر تهران

سیستم صوتی باشگاه پاد  شهر تهران (منطقه 1)
راهکار سیستم صوتی :

استفاده از ست پرتابل AMICO از برند fbt ایتالیا

ویژگی محصول:

ست پرتابل  AMICO از 3 قسمت اصلی تشکیل شده است.یک عدد ساب ووفر 15 اینچ، دو عدد بلندگو 6 اینچ و یک عدد میکسر صدا همه در یک دستگاه می باشند.

AMICO دارای دو چرخ می باشد که حمل و نقل دستگاه را بسیار آسان می کند. محل استفاده AMICO ، فضایی  بین 50 تا 150  مترمربع می باشد.

سیستم صوت باشگاه انرژی پلاس
سیستم صوت باشگاه انرژی پلاس

سیستم صوتی باشگاه ورزشی انرژی پلاس مشهد
راهکار سیستم صوتی :

استفاده از بلندگوی اکتیو  X lite 10 A از برند fbt ایتالیا

سیستم صوت باشگاه پاد شهر تهران
سیستم صوت باشگاه پاد شهر تهران

سیستم صوتی استادیوم ورزشی سر پوشیده در ساری
راهکار سیستم صوتی :

استفاده از بلندگوهای هورن سری  shadow 108CT , shadow 112CT از fbt ایتالیا

ویژگی محصول:

سری shadow از 3 لایه پوششی تشکیل شده و مقاوم در برابر باران و آب هوای مرطوب است (IP 55)

سیستم صوت باشگاه جمسنتر
سیستم صوت باشگاه جمسنتر

سیستم صوتی استخر مجموعه جم سنترشهر تهران (منطقه 1)
راهکار سیستم صوتی :

استفاده از بلندگوهای فضای بیرونی (out door) از سری Shadow مدل Shadow 105T از برند fbt  ایتالیا

ویژگی محصول:

سری shadow از 3 لایه پوششی تشکیل شده و مقاوم در برابر باران و آب هوای مرطوب است (IP 55).Shadow 105T با توان 120 وات یکی از بهترین گزینه ها برای سیستم صوتی استخر، سیستم صوتی فضای باز، سیستم صوتی روف گاردن و هرمکانی که نیازمند سیستم صوتی با کیفیت در فضای باز است.





سیستم صوت باشگاه جمسنتر
سیستم صوت باشگاه جمسنتر

سیستم صوتی باشگاه ورزشی جم سنترشهر تهران ( منطقه 1)
راهکار سیستم صوتی :

استفاده از بلندگوی سری U  از برند ICON

سیستم صوت باشگاه نیلا
سیستم صوت باشگاه نیلا

سیستم صوتی باشگاه ورزشی نیلا شهر تهران (منطقه 5)
راهکار سیستم صوتی :
  • استفاده از بلندگوی سر Evomaxx بلندگوی 10 اینچ، از برند fbt ایتالیا در سالن اصلی باشگاه
  • استفاده از بلندگوی سری J (بلندگوی 8 اینچ) از برند fbt ایتالیا در اتاق  اسپینیگ باشگاه
  • استفاده از بلندگوی سری J (بلندگوی 8 اینچ) از برند fbt ایتالیا در اتاق functional باشگاه

راهکار های صوتی اماکن ورزشی و پارک های آبی در کشور های خارجی

سیستم صوتی استادیوم ورزشی سر پوشیده در فنلاند
( Heinola Ice Rink, Heinola, Finland)
راهکار سیستم صوتی :

 استفاده از بلندگوهای هورن سری  shadow 108CT , shadow 112CT از fbt ایتالیا

ویژگی محصول:

سری shadow از 3 لایه پوششی تشکیل شده و مقاوم در برابر باران و آب هوای مرطوب است (IP 55)

سیستم صوتی استادیوم ورزشی  در هلند
(HC Den Bosch, Dutch Hockey Stadium,Netherlands)
راهکار سیستم صوتی :

استفاده از بلندگوهای هورن سری P 3115-T  از  rcf ایتالیا

سیستم صوتی استادیوم ورزشی  Darwin Sports Complex در کشور استرالیا
راهکار سیستم صوتی :

استفاده از بلندگوهای هورن سری shadow 108CT از fbt ایتالیا

سیستم صوتی (پیجینگ) استادیوم ورزشی Sardegna Arena
در شهر Cagliari (کشور ایتالیا)
راهکار سیستم صوتی :

استفاده از سیستم مرکزی مدل DXT 9000  از rcf ایتالیا

سیستم صوتی پارک آبی در ایتالیا
( Acquapark Onda Blu,Tortoreto,Italy)
راهکار سیستم صوتی :

استفاده از بلندگوهای هورن سری  Shadow 112HC,Shadow 142L از fbt ایتالیا

ویژگی محصول:

سری shadow از 3 لایه پوششی تشکیل شده و مقاوم در برابر باران و آب هوای مرطوب است (IP 55)

سیستم صوتی فضای باز Zumba Masterclass (کشور انگلستان)
راهکار سیستم صوتی :

استفاده از ست Vertus از برند fbt  ایتالیا

ویژگی  محصول :

ست Vertus CS 1000  از یک عدد بلندگو 6 اینچ پسیو + یک عدد ساب ووفر12 اینچ اکتیو + یک میله اتصال تشکیل شده است.

این ست، یک Compact line array می باشد.
