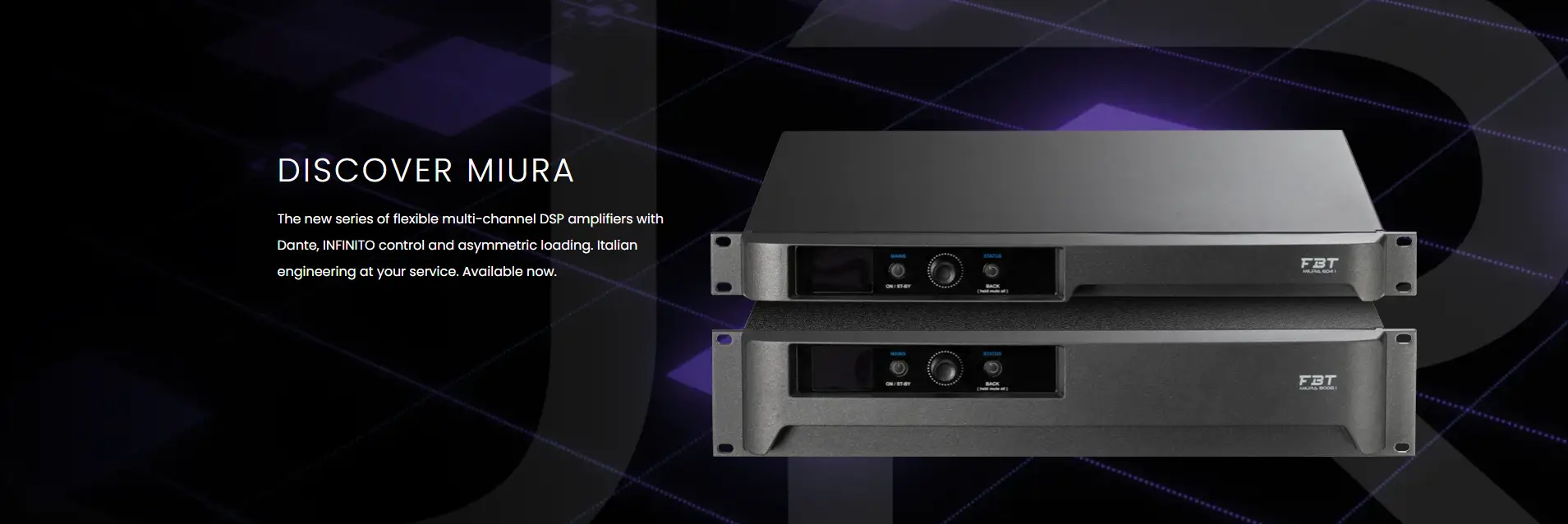

معرفی خانواده امپلیفایرهای MIURA از FBT
در پروژههایی با تعداد زون بالا و تنوع بار آکوستیک، یکی از دغدغههای همیشگی طراح سیستم انتخاب بین چند امپلیفایر کوچک برای زونهای کمتوان یا یک امپلیفایر بزرگ برای کل سیستم است. خانواده MIURA از FBT با معماری کانالهای مستقل و بار نامتقارن، این مصالحه را تا حد زیادی حذف میکند: توان کل هر دستگاه محدود به تقسیم مساوی بین کانالها نیست و هر کانال بهصورت جداگانه از نظر توان، امپدانس و حالت خروجی قابل تنظیم است.
این خانواده در دو شاسی و دو سطح توان عرضه میشود:
- MIURA 604I و MIURA 1208I: امپلیفایرهای 4 و 8 کاناله در شاسی 1U، با توان 150 وات بر کانال (در حالت درایو همهکاناله)؛ گزینهای مناسب برای پروژههایی با تعداد زون بالا و توان مصرفی متوسط، مانند پیجینگ، صدای پسزمینه و اسپیکرهای سقفی.
- MIURA 4004I و MIURA 8008I: امپلیفایرهای 4 و 8 کاناله در شاسی 2U، با توان 1000 وات بر کانال؛ برای سیستمهای اصلی صدا، سابووفر و بارهای فشردهتر.
اشتراکگذاری توان (Power Sharing):
توان اعلامشده برای هر کانال در دو رقم متفاوت ارائه میشود: «تککانال درایو» (مثلاً 250 وات روی 4Ω در مدل 604I) و «همه کانالها همزمان درایو» (150 وات بر کانال، برای همان مدل). این دو رقم بیانگر یک محدودیت نیست، بلکه معماری پاور شیرینگ خانواده MIURA را نشان میدهد: توان کل قابل تحویل دستگاه بهصورت ثابت و مساوی بین کانالها تقسیم نمیشود، بلکه بر اساس بار واقعی هر کانال بهصورت پویا تخصیص مییابد. در نتیجه در بار نامتقارن کانالی که بار سبکتری دارد سهم کمتری از توان مشترک مصرف میکند و ظرفیت آزادشده در اختیار کانالهای پرمصرفتر قرار میگیرد، تا سقف همان رقم تککانالدرایو. همین معماری است که به یک دستگاه واحد اجازه میدهد ترکیبی از بارهای کوچک و بزرگ را پوشش دهد.
کنترل شبکهای و پروتکل AES70
کنترل و مانیتورینگ دستگاهها از طریق شبکه TCP/IP و با پروتکل استاندارد AES70 انجام میشود، نه یک پروتکل اختصاصی بسته. این انتخاب دو پیامد عملی دارد: نخست، امکان مدیریت بیش از صد دستگاه در یک شبکه واحد با آدرسدهی خودکار IP، که در پروژههای چندزونه بزرگ (هتل، مرکز خرید، مجموعه اداری) اهمیت پیدا میکند؛ دوم، باز بودن پروتکل امکان یکپارچهسازی با سیستمهای کنترل شخص ثالث را فراهم میکند، در کنار نرمافزار اختصاصی INFINITO که برای تنظیم پارامترهای DSP، گروهبندی دستگاهها (گروههای Basic و Advanced) و ذخیره/فراخوانی Scene استفاده میشود. صفحهنمایش OLED و روتاری فشاری روی خود دستگاه هم امکان تنظیم و عیبیابی سریع در محل نصب را بدون نیاز به نرمافزار فراهم میکند.
شبکه صوتی Dante و مسیر پردازش
هر چهار مدل خانواده — صرفنظر از تعداد کانال امپلیفایر (4 یا 8) — دارای گیرنده Dante با ظرفیت ثابت 4 کانال ورودی در 24 بیت / 48 تا 96 کیلوهرتز هستند. این یعنی در مدلهای 8 کاناله، مسیر صوتی ورودی از طریق DSP داخلی باید بین 8 کانال خروجی توزیع یا میکس شود، چون Dante بهتنهایی 8 جریان مستقل تأمین نمیکند؛ نکتهای که باید در طراحی ماتریس روتینگ لحاظ شود. در سمت خروجی هم 4 خروجی Dante با قابلیت انتخاب tap-point از نقاط مختلف زنجیره پردازش (پیش یا پس از DSP) در دسترس است که برای مانیتورینگ سیگنال یا ارسال موازی آن به سیستم ضبط/پخش کاربرد دارد.
بار نامتقارن و حالتهای خروجی SE / BTL / PTL / PBTL
تفاوت اصلی معماری MIURA با امپلیفایرهای معمولی این است که حالت خروجی هر کانال محدود به سیمکشی سختافزاری ثابت نیست و بهصورت نرمافزاری از طریق INFINITO تعیین میشود:
SE (Single Ended) — حالت پیشفرض؛ هر کانال یک اسپیکر مستقل را درایو میکند. بیشترین تعداد زون از یک دستگاه.
BTL (Bridge) — دو کانال بهصورت پوشپول ترکیب میشوند و ولتاژ خروجی دو برابر میشود. برای خطوط 70/100 ولت با نیاز به توان بالاتر، یا بارهای Ω8 که به headroom بیشتری نیاز دارند مناسب است. حداقل امپدانس مجاز در BTL برابر Ω8 است.
PTL (Parallel) و PBTL (Parallel Bridge) — فقط در 4004I و 8008I: در PTL دو کانال بهصورت موازی جریان خروجی را دو برابر میکنند (حداقل بار Ω2)؛ در PBTL هر دو مسیر ولتاژ و جریان همزمان دو برابر میشوند و چهار کانال فیزیکی برای درایو یک بار مصرف میشود (حداقل بار Ω4). این دو حالت برای درایو مستقیم سابووفرهای کمامپدانس یا آرایههای موازی، بدون نیاز به امپلیفایر جداگانه، کاربرد دارند.
نکته ایمنی: تغییر حالت باید همیشه پیش از اتصال بار و جامپرها در نرمافزار انجام شود. اتصال بار BTL/PTL/PBTL بدون تنظیمات نرمافزاری متناظر، در بهترین حالت باعث عدم خروجی سیگنال و در بدترین حالت باعث آسیب دائمی به امپلیفایر میشود.
ورودی/خروجی دیجیتال، GPIO و شبکه
ورودی/خروجی AES3 متعادل امکان اتصال مستقیم به میکسرهای دیجیتال یا اتصال چند امپلیفایر از طریق ترمینال LINK را فراهم میکند. پورت GPIO با 8 پین قابلتنظیم نرمافزاری (ورودی یا خروجی)، بههمراه دو رله اختصاصی fault، امکان تعامل با تجهیزات بیرونی مانند سیستم اعلام حریق، پتانسیومتر ریموت والیوم یا نشانگرهای وضعیت را میدهد.
دو پورت etherCON برای شبکه (کنترل + Dante) در سه توپولوژی Star، Daisy-Chain و Mixed قابل سیمکشیاند. در star هر دستگاه مستقیماً به سوییچ وصل میشود و قطعی یک کابل فقط همان دستگاه را از دسترس خارج میکند؛ در daisy-chain سیمکشی سادهتر است اما تعداد hop و ریسک از دست رفتن کنترل کل زنجیره پس از یک نقطه خرابی بالاتر میرود. برای رکهای چند دستگاهی، استفاده از یک سوییچ مدیریتی اختصاصی در همان رک و سیمکشی star توصیه میشود.
منبع تغذیه و مدیریت مصرف
منبع تغذیه سوییچینگ با ولتاژ جهانی (100 تا 240 ولت) و اصلاح ضریب توان (PFC) طراحی شده تا جریان کشیدهشده از شبکه برق، با کمترین اعوجاج هارمونیک مدیریت شود؛ این موضوع بهویژه در نصبهای چندامپلیفایری روی یک مدار برق مشترک، از افت لحظهای عملکرد در پیکهای برنامه صوتی جلوگیری میکند. عملکرد Auto-Standby/Auto-Wake هم مصرف انرژی در دورههای بیکاری طولانی را کاهش میدهد.
جدول مقایسه چهار مدل MIURA
مشخصه | MIURA 604I | MIURA 1208I | MIURA 4004I | MIURA 8008I |
شاسی | 1U | 1U | 2U | 2U |
کانال LoZ | 4 | 8 | 4 | 8 |
کانال HiZ | 2 (70/100V) | 4 (70/100V) | 4×70V یا 2×100V | 8×70V یا 4×100V |
توان LoZ، همه کانال (4Ω) | 4×150W | 8×150W | 4×1000W | 8×1000W |
توان HiZ در BTL | 2×300W | 4×300W | 4×900W (70V) / 2×2000W (100V) | 8×900W (70V) / 4×2000W (100V) |
حالتهای خروجی | SE / BTL | SE / BTL | SE / BTL / PTL / PBTL | SE / BTL / PTL / PBTL |
حداقل امپدانس | 4Ω (SE) — 8Ω (BTL) | 4Ω (SE) — 8Ω (BTL) | 4Ω (SE) — 8Ω (BTL) — 2Ω (PTL) — 4Ω (PBTL) | همان 4004I |
جمعبندی
انتخاب بین دو زوج مدل، در عمل بیشتر به معماری زونبندی پروژه برمیگردد تا فقط به توان کل مصرفی: 604I-1208I برای پروژههایی با تعداد زون زیاد و بار سبک تا متوسط (فروشگاههای زنجیرهای، هتل، فضای اداری) گزینه مناسبتری است، چون تراکم کانال در فضای رک کمتر (1U) بالاتر میرود. 4004I-8008I برای سیستم اصلی صدا، ساب و بارهای فشرده که به PTL/PBTL یا توان بالا روی امپدانس پایین نیاز دارند مناسبتر است. در هر دو مورد، معماری بار نامتقارن یعنی حتی در یک پروژه ترکیبی — مثلاً چند اسپیکر سقفی کمتوان در کنار یک ساب پرتوان — میتوان از یک دستگاه واحد بهجای چند مدل مجزا استفاده کرد.
