جعبه اتصال شبکه میکروفون SAMIM IT90F

جعبه اتصال میکروفون IT90F – قلب تپنده سیستم کنفرانس شما

در هر سیستم کنفرانس پیچیده، نیاز به یک راهکار هوشمند برای توزیع و مدیریت اتصالات وجود دارد. جعبه اتصال شبکه IT90F این نقش حیاتی را ایفا می‌کند و پلی میان هاست کنفرانس و واحدهای میکروفون است.

معرفی جعبه اتصال IT90F

IT90F یک توزیع‌کننده (Distributor) است که هاست کنفرانس را به واحدهای انتقال متصل می‌کند. این جعبه اتصال با طراحی هوشمند خود، امکان اتصال ساده، مدیریت منظم کابل‌ها و گسترش آسان سیستم را فراهم می‌آورد.

با وزن 500 گرم و طراحی فشرده، IT90F راهکاری قابل اعتماد برای سیستم‌های کنفرانس از کوچک تا بزرگ است.

معماری اتصال هوشمند

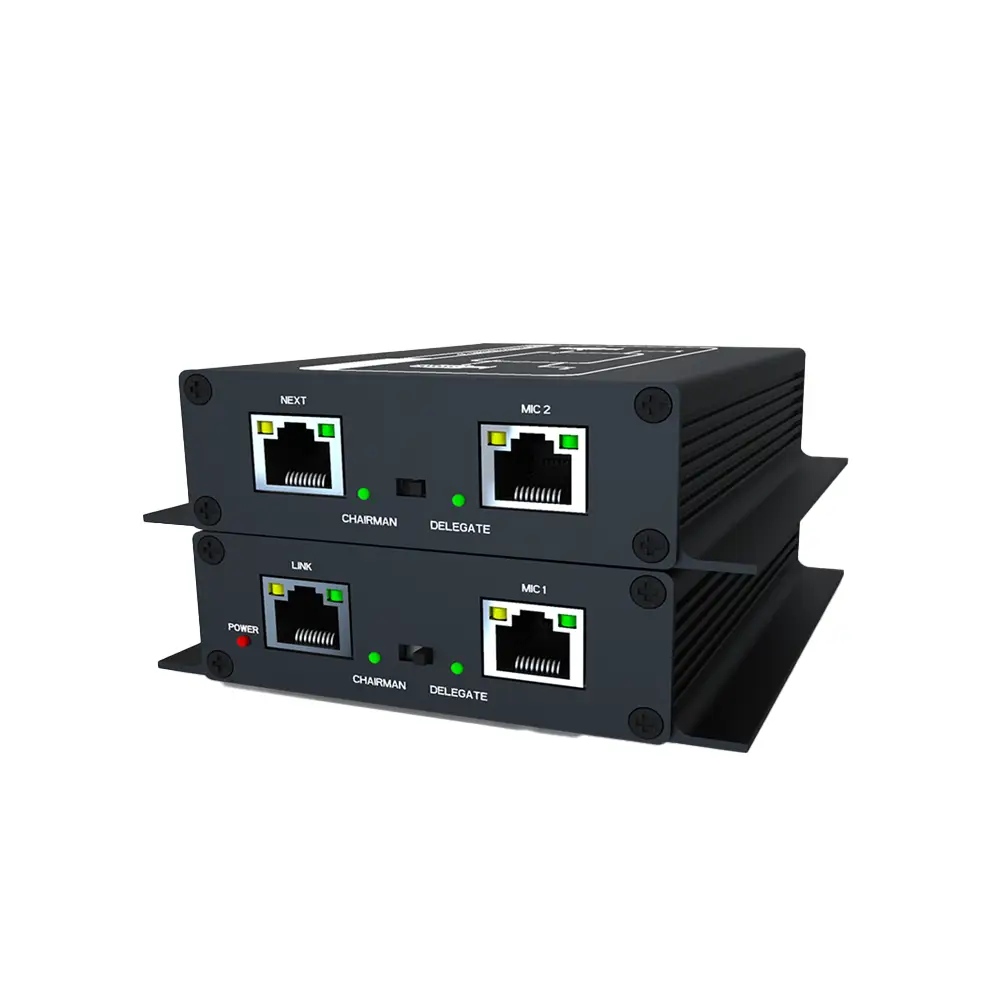

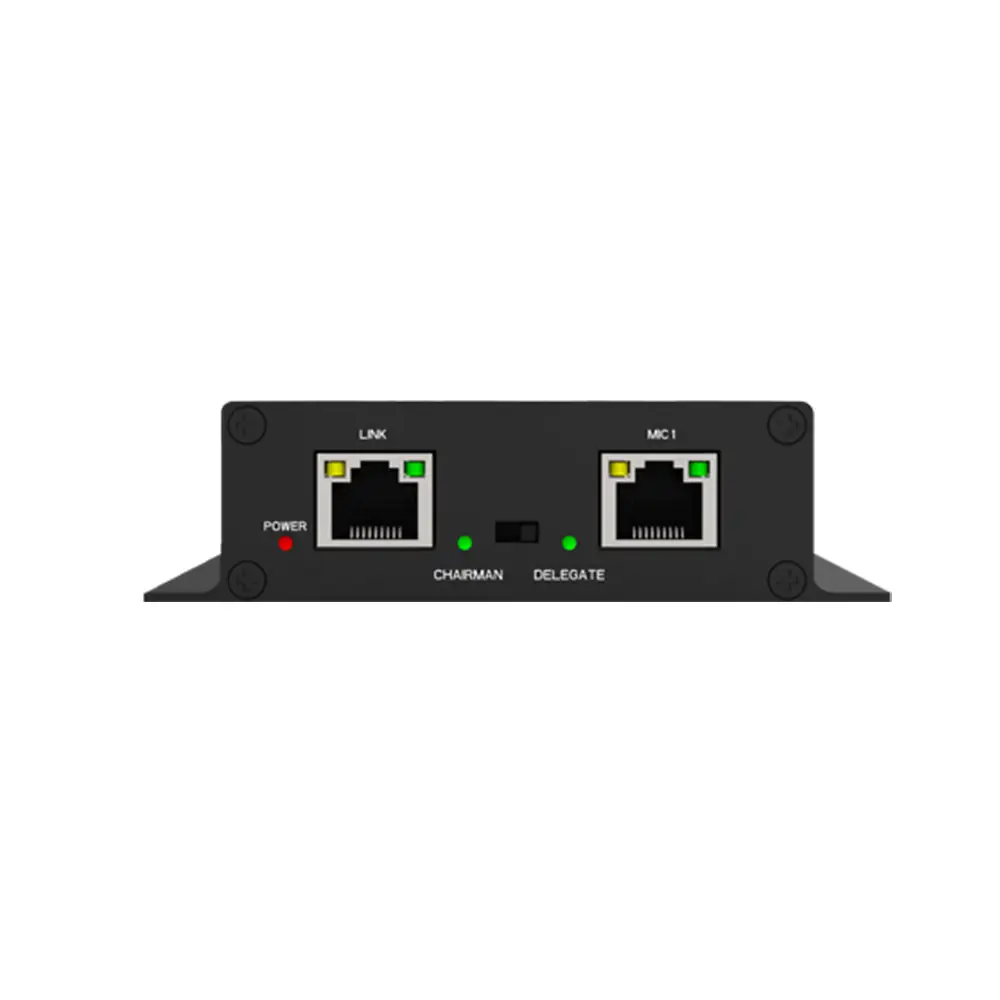

چهار پورت RJ45 با نقش‌های متفاوت
IT90F مجهز به چهار پورت RJ45 است که به صورت زیر عمل می‌کنند:

🔗 دو پورت برای اتصال حلقه‌ای بین جعبه‌های اتصال
این دو پورت امکان اتصال دست‌به‌دست (Hand-in-Hand) بین جعبه‌های اتصال را فراهم می‌کنند و یک شبکه حلقه‌ای قابل اعتماد ایجاد می‌کنند. اگر یکی از جعبه‌ها خراب شود، سیستم همچنان به کار خود ادامه می‌دهد.

🎙️ دو پورت برای اتصال به واحدهای سخنرانی
این دو پورت به واحدهای میکروفون (مانند MT924، DN820C/D یا MX20C/D-S) متصل می‌شوند. هر جعبه اتصال می‌تواند 2 واحد میکروفون را پشتیبانی کند.

کابل شبکه CAT6 Super 6 به طول 2 متر
هر جعبه اتصال IT90F با کابل شبکه CAT6 Super 6 به طول 2 متر ارائه می‌شود که اتصال سریع و قابل اعتماد را تضمین می‌کند. این کابل‌ها استاندارد بالایی دارند و برای انتقال صوتی با کیفیت بالا طراحی شده‌اند.

تعریف نقش: رئیس جلسه یا نماینده

یکی از ویژگی‌های کلیدی IT90F، توانایی تعریف نقش واحدهای متصل است:

👔 واحد با رئیس جلسه: اگر واحد میکروفونی که به جعبه اتصال متصل شده دارای عملکرد رئیس جلسه باشد، به عنوان واحد رئیس جلسه عمل می‌کند.

👥 سایر واحدها: تمام واحدهای دیگر به عنوان واحد نماینده عمل می‌کنند.

این مکانیزم ساده اما هوشمند، انعطاف‌پذیری بالایی در پیکربندی سیستم ایجاد می‌کند.

نحوه کار با IT90F

اتصال ساده و شهودی:

1️⃣ هاست کنفرانس → جعبه اتصال اول
2️⃣ جعبه اتصال اول ↔ جعبه اتصال دوم (اتصال حلقه‌ای)
3️⃣ جعبه اتصال دوم ↔ جعبه اتصال سوم (اتصال حلقه‌ای)
4️⃣ هر جعبه اتصال → 2 واحد میکروفون

این معماری به شما امکان می‌دهد سیستم را به راحتی گسترش دهید.

مثال پیکربندی:
– 1 هاست کنفرانس
– 5 جعبه اتصال IT90F
– 10 واحد میکروفون (5 جعبه × 2 واحد)

مزایای استفاده از IT90F

✅ گسترش آسان سیستم
با افزودن جعبه اتصال، می‌توانید تعداد واحدهای میکروفون را افزایش دهید. هر جعبه 2 واحد اضافی را پشتیبانی می‌کند.

✅ اتصال حلقه‌ای قابل اعتماد
تکنولوژی اتصال حلقه‌ای تضمین می‌کند که خرابی یک جعبه اتصال، کل سیستم را متوقف نمی‌کند.

✅ مدیریت منظم کابل‌ها
IT90F به عنوان یک نقطه مرکزی برای اتصالات عمل می‌کند و کابل‌ها را منظم و مرتب نگه می‌دارد.

✅ تعریف نقش هوشمند
نیازی به تنظیمات پیچیده نیست. سیستم به طور خودکار نقش‌ها را تشخیص می‌دهد.

✅ کیفیت صوتی عالی
با پاسخ فرکانسی 40Hz تا 20kHz و اعوجاج کمتر از 1%، کیفیت صدا حفظ می‌شود.

✅ مصرف برق کم
هر جعبه اتصال فقط 2 وات برق مصرف می‌کند.

✅ ساخت مقاوم
با وزن 500 گرم، IT90F ساختار محکمی دارد که برای استفاده طولانی‌مدت مناسب است.

مشخصات فنی کامل IT90F

مشخصات برق:
– تغذیه: DC 24V از هاست
– اتصال: کابل شبکه
– مصرف برق: 2 وات

مشخصات صوتی:
– پاسخ فرکانسی: 40Hz تا 20kHz
– اعوجاج: کمتر از 1 درصد

مشخصات فیزیکی:
– وزن: 500 گرم

مشخصات اتصال:
– تعداد پورت: 4 پورت RJ45
– اتصال بین جعبه‌ها: 2 پورت (حلقه‌ای)
– اتصال به میکروفون: 2 پورت
– ظرفیت: 2 واحد میکروفون به ازای هر جعبه
– کابل همراه: 2 متر CAT6 Super 6

سناریوهای کاربردی جعبه اتصال میکروفون SAMIM IT90F

اتاق کنفرانس کوچک (4-6 نفر):
– 1 هاست DN20MS
– 1 جعبه اتصال IT90F
– 2 واحد میکروفون MT924

اتاق کنفرانس متوسط (8-12 نفر):
– 1 هاست DN20MS
– 3 جعبه اتصال IT90F
– 6 واحد میکروفون (DN820C/D یا MT924)

سالن کنفرانس بزرگ (20+ نفر):
– 1 یا 2 هاست DN20MS
– 10 جعبه اتصال IT90F
– 20 واحد میکروفون (ترکیبی از MX20C/D-S، DN820C/D و MT924)

چرا IT90F ضروری است؟

بدون جعبه اتصال:
❌ محدودیت در تعداد میکروفون‌ها
❌ کابل‌کشی پیچیده
❌ عدم امکان گسترش آسان
❌ مدیریت دشوار

با جعبه اتصال IT90F:
✅ گسترش بی‌محدود
✅ کابل‌کشی ساده و منظم
✅ افزودن میکروفون در هر زمان
✅ مدیریت آسان و متمرکز

نصب و راه‌اندازی شبکه میکروفون IT90F

مراحل نصب IT90F:

مرحله 1: برنامه‌ریزی
– تعداد میکروفون‌های مورد نیاز را مشخص کنید
– محل قرارگیری جعبه‌های اتصال را تعیین کنید
– مسیر کابل‌ها را برنامه‌ریزی کنید

مرحله 2: اتصال فیزیکی
– جعبه اتصال اول را به هاست متصل کنید
– جعبه‌های اتصال را به صورت حلقه‌ای به هم متصل کنید
– واحدهای میکروفون را به جعبه‌های اتصال وصل کنید

مرحله 3: تست و بررسی
– سیستم را روشن کنید
– عملکرد هر میکروفون را بررسی کنید
– نقش‌ها (رئیس/نماینده) را تأیید کنید

مرحله 4: مستندسازی
– نقشه اتصالات را ثبت کنید
– شماره سریال جعبه‌ها و میکروفون‌ها را یادداشت کنید

نگهداری و عیب‌یابی

نگهداری دوره‌ای:
– بررسی اتصالات کابل‌ها هر 6 ماه
– پاک‌سازی گرد و غبار
– بررسی محکم بودن پورت‌های RJ45

عیب‌یابی رایج:
🔴 مشکل: یک میکروفون کار نمی‌کند
✅ راه حل: بررسی اتصال کابل به جعبه اتصال

🔴 مشکل: تمام میکروفون‌های یک جعبه کار نمی‌کنند
✅ راه حل: بررسی اتصال جعبه به حلقه اصلی

🔴 مشکل: نقش رئیس/نماینده اشتباه است
✅ راه حل: بررسی تنظیمات واحد میکروفون

مقایسه با روش‌های اتصال مستقیم

اتصال مستقیم (بدون جعبه اتصال):
❌ محدودیت پورت هاست
❌ کابل‌های طولانی از هاست
❌ انعطاف‌پذیری کم
❌ نصب پیچیده

استفاده از IT90F:
✅ تعداد نامحدود میکروفون
✅ کابل‌های کوتاه و منظم
✅ انعطاف‌پذیری بالا
✅ نصب ساده

سازگاری با سایر محصولات

IT90F کاملاً سازگار با سیستم‌های زیر است:

🎯 هاست کنفرانس:
– DN20MS (MIC-IoT)
– UN20M (Digital Convergence)

🎙️ واحدهای میکروفون:
– MT924 (Boundary Microphone)
– DN820C/D (Chairman/Delegate Unit)
– MX20C/D-S (Array Unit)
– UN520C-E (Wired Unit)

این سازگاری گسترده به شما امکان می‌دهد سیستم دلخواه خود را طراحی کنید.

مزایای اقتصادی

صرفه‌جویی در هزینه:
– یک‌بار سرمایه‌گذاری برای گسترش آینده
– کاهش هزینه نصب با کابل‌کشی ساده
– عمر طولانی و نیاز کم به تعمیر

بازگشت سرمایه:
– افزایش ظرفیت اتاق کنفرانس
– کاهش زمان راه‌اندازی جلسات
– کاهش نیاز به پشتیبانی فنی

توصیه‌های خرید

تعداد جعبه اتصال مورد نیاز:
– تعداد میکروفون ÷ 2 = تعداد جعبه اتصال
– مثال: 10 میکروفون → 5 جعبه اتصال

توصیه: 1-2 جعبه اتصال اضافی برای گسترش آینده خریداری کنید.

استانداردهای ایمنی و کیفیت

IT90F مطابق با استانداردهای بین‌المللی زیر طراحی شده:
✅ IEC60914 (استاندارد سیستم‌های کنفرانس)
✅ استانداردهای ایمنی الکتریکی
✅ استانداردهای EMC (سازگاری الکترومغناطیسی)

گارانتی محصولات صمیم تک

جعبه اتصال IT90F با گارانتی معتبر، پشتیبانی فنی و دسترسی به قطعات یدکی ارائه می‌شود. تیم ما در طراحی شبکه اتصال، نصب و عیب‌یابی، در کنار شماست.برای دریافت مشاوره رایگان، محاسبه تعداد جعبه اتصال مورد نیاز و خرید IT90F همین امروز با ما تماس بگیرید!
