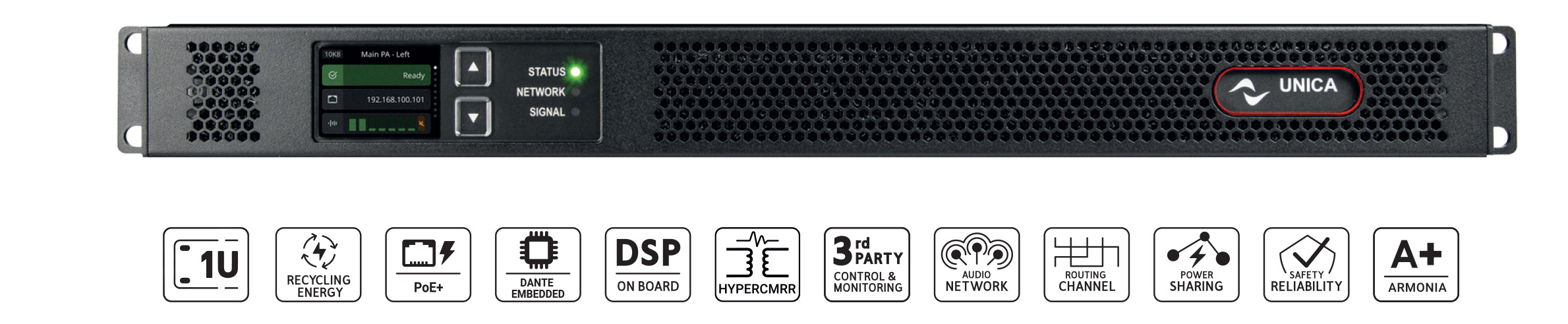

Powersoft Unica T؛ پلتفرم امپلیفایر تورینگ در یک یونیت رک
خانوادهی Unica از Powersoft ابتدا با تمرکز بر بازار نصب ثابت (installation) معرفی شد. اما نسخهای که در مارس ۲۰۲۵ مستقیماً برای دنیای تورینگ و اجرای زنده رونمایی شد، Unica T است؛ یک پلتفرم 1RU که دو مدل دارد: Unica 4T | 20K4 با چهار کانال و Unica 8T | 10K8 با هشت کانال.
نکتهی اصلی این سری در یک جمله خلاصه میشود: بیشترین توان و بیشترین تعداد کانال در کمترین فضای رک، بدون اینکه از کیفیت صدا یا قابلیت اطمینان چیزی کم شود. مدل چهارکاناله ۲۰.۸ کیلووات توان کل در یک یونیت رک ارائه میدهد و وزن هر دو مدل تنها ۸ کیلوگرم است.
جایگاه Unica T در خانوادهی Unica
خانوادهی Unica دو شاخه دارد. شاخهی نصب ثابت شامل سری چهارکانالهی Unica 4L و سری هشتکانالهی Unica 8M است. در کنار اینها، دو مدل تورینگ قرار میگیرند: یک مدل چهارکاناله و یک مدل هشتکاناله.
هر دو شاخه روی همان معماری الکترونیکی، همان DSP و همان اکوسیستم نرمافزاری کار میکنند؛ تفاوت در جزئیاتی است که هنگام راهاندازی سریع، اجرا و جمعآوری سیستم اهمیت پیدا میکند: کانکتورهای مقاومشده با قفل مکانیکی، فیلتر گردوغبار قابل دسترس از پنل جلو، و رابط کاربری بهینهشده برای تصمیمگیری سریع پشت صحنه.
Claudio Lastrucci، مدیر تحقیق و توسعهی Powersoft، در معرفی این سری گفته است هدفشان این بوده که «هر جزئیات، راهاندازی را سادهتر کند، هزینه را کاهش دهد و اجرا را بدون وقفه نگه دارد».
Power Sharing؛ مهمترین مزیت عملی
مانند سایر امپلیفایرهای Powersoft، سری Unica T هم از Power Sharing بهره میبرد.
در امپلیفایرهای سنتی، توان هر کانال ثابت است. اگر سیستم شما نامتقارن باشد — مثلاً دو کانال سابووفر پرمصرف و دو کانال تاپ با مصرف کمتر — بخشی از ظرفیت امپلیفایر عملاً بلااستفاده میماند.
Unica T این محدودیت را برمیدارد. توان کل دستگاه بین کانالها بهصورت پویا تقسیم میشود:
- در Unica 4T، هر کانال در بار متقارن تا ۵۲۰۰ وات روی ۲.۷ اهم میدهد، اما در بارگذاری نامتقارن همان کانال میتواند تا ۷۵۰۰ وات روی ۲.۷ اهم برود.
- در Unica 8T، همین رفتار وجود دارد: ۱۲۰۰ وات در حالت متقارن روی ۴ اهم، در برابر ۲۹۰۰ وات روی همان بار در حالت نامتقارن.
برای طراح سیستم این یعنی میتوان یک لاین اری و سابهای آن را با تعداد کمتری امپلیفایر و بدون هدررفت ظرفیت پوشش داد. هر جفت کانال قابلیت bridge هم دارد؛ در حالت bridge، Unica 4T تا ۱۰۴۰۰ وات روی ۵.۴ اهم تحویل میدهد.
منبع تغذیه: PFC تکمرحلهای و Smart Rails Management
منبع تغذیهی سوئیچینگ Unica T ولتاژ اسمی ۱۰۰ تا ۲۴۰ ولت AC دارد و محدودهی عملیاتی آن ۸۰ تا ۲۶۵ ولت است؛ یعنی در عمل با شبکهی برق هر کشوری بدون تنظیم یا تعویض قطعه کار میکند. این ویژگی در تورهای بینالمللی و سایتهای موقت با برق ناپایدار اهمیت زیادی دارد.
نکتهی مهمتر، تحمل اضافهولتاژ لحظهای (surge) تا ۴۰۰ ولت است. توجه کنید که این یعنی دستگاه چنین ولتاژی را بدون آسیب دیدن تحمل میکند، نه اینکه در آن ولتاژ کار کند. کاربرد عملیاش در سناریوی قطع سیم نول (lost neutral) است: در یک تابلوی توزیع سهفاز، ولتاژ فاز به نول ۲۳۰ ولت اما ولتاژ فاز به فاز حدود ۴۰۰ ولت است. اگر نول قطع شود یا اتصالش شل باشد — که در ژنراتورها و تابلوهای اجارهای اتفاق نادری نیست — دستگاههای تکفاز ناگهان در معرض ۴۰۰ ولت قرار میگیرند و معمولاً یک رک کامل امپلیفایر از بین میرود. Unica T در چنین شرایطی خاموش میشود، اما آسیب نمیبیند.
فناوری اختصاصی Smart Rails Management (SRM) ریلهای تغذیه را در لحظه با ولتاژ خروجی موردنیاز تطبیق میدهد. نتیجه، راندمان بالاتر و تلفات حالت بیباری کمتر است؛ مصرف idle در ۲۳۰ ولت برای مدل چهارکاناله تنها ۸۲.۵ وات و برای مدل هشتکاناله ۹۸ وات است. حالت Eco Mode مصرف را به ۳۵ وات و حالت standby به حدود ۲۰ وات میرساند، در حالی که CPU همچنان فعال و قابل دسترسی از شبکه باقی میماند.
ورودی برق از نوع IEC C20 با ظرفیت ۲۰ آمپر است. Powersoft برای Unica 8T استفاده از کلید محافظ ۱۶ آمپر و برای Unica 4T کلید ۲۰ آمپر با منحنی C یا D را توصیه میکند.
HyperCMRR؛ ورودی آنالوگ ایزوله
یکی از فناوریهای در انتظار ثبت اختراع این پلتفرم، HyperCMRR است؛ بخش ورودی آنالوگ (analog front-end) یعنی همان مداری که سیگنال آنالوگ پیش از تبدیل شدن به دیجیتال از آن عبور میکند. در Unica T هر کانال ورودی بهصورت گالوانیکی ایزوله است، که عملاً مشکل ground loop را حذف میکند — یعنی همان مشکلی که در رکهای بزرگ تورینگ با چند منبع تغذیه و چند نقطهی اتصال ground، رایجترین علت نویز است.
نام این فناوری از CMRR یا Common Mode Rejection Ratio گرفته شده است. در یک اتصال بالانس، سیگنال روی اختلاف دو سیم منتقل میشود، اما نویزی که در طول کابل القا میشود روی هر دو سیم یکسان مینشیند؛ به این نویز مشترک، common mode میگویند. ورودی دیفرانسیل دو سیم را از هم کم میکند: سیگنال اصلی باقی میماند و نویز مشترک حذف میشود. CMRR میگوید این حذف چقدر مؤثر انجام میشود.
در Unica T این عدد بیش از ۹۰ dB تا فرکانس ۱ کیلوهرتز است — یعنی نویز مشترک حدود ۳۰ هزار برابر تضعیف میشود. دو عدد مهم دیگر: تحمل ولتاژ ناخواسته تا ۱۰۰ ولت RMS روی ورودی آنالوگ، و SNR برابر ۱۱۶ dB(A) از ورودی آنالوگ و ۱۲۰ dB(A) از ورودی Dante.
شبکه: سه پورت گیگابیت، Dante/AES67 و Redundancy
هر دو مدل سه پورت Gigabit Ethernet روی RJ-45 دارند که هم کنترل و هم صوت شبکه را حمل میکنند. Dante و AES67 بهصورت native و بدون کارت جانبی پشتیبانی میشوند، و هر دو مدل هشت کانال خروجی Dante دارند. تعداد کانال ورودی Dante به تعداد کانالهای دستگاه بستگی دارد: چهار کانال در Unica 4T و هشت کانال در Unica 8T.
نکتهی مهم دربارهی کانالهای خروجی این است که برای هر کانال میتوان تعیین کرد سیگنال از کدام نقطه از زنجیرهی پردازش برداشته شود. در ArmoniaPlus این گزینه با نام Pick Point در جدول Transmitted Channels قرار دارد و هر کانال یک Trim مستقل بر حسب dB هم دارد. گزینههای در دسترس اینها هستند:
- Physical IN — سیگنال خام روی کانکتور ورودی، پیش از هر پردازشی
- Source Selection — پس از انتخاب منبع و منطق اولویت و backup بین ورودی آنالوگ و Dante
- Matrix — پس از ماتریس مسیریابی و میکس ورودیها روی کانالهای خروجی
- Out — سیگنال کاملاً پردازششده، دقیقاً همان چیزی که به بخش قدرت میرود
- Out Voltage — ولتاژ واقعی اندازهگیریشده روی ترمینال خروجی
- Out Current — جریان واقعی اندازهگیریشدهای که به بلندگو میرسد
چهار گزینهی اول برای مسیریابی سیگنال به کار میآیند: فرستادن سیگنال پردازششده به دستگاه بعدی در زنجیره بدون نیاز به تکرار همان پردازش، یا برداشت سیگنال در هر مرحله برای ضبط و مقایسهی پیش و پس از پردازش هنگام تنظیم سیستم.
اما دو گزینهی آخر جنس متفاوتی دارند. آنها بهجای سیگنال صوتی، اندازهگیری الکتریکی واقعی خروجی را روی شبکه میفرستند. با در اختیار داشتن همزمان ولتاژ و جریان، میتوان امپدانس واقعی بار را در هر لحظه و در هر فرکانس محاسبه کرد — یعنی وضعیت بلندگو، وویسکویل و کابل را از راه دور و در حین اجرا رصد کرد، بدون اینکه لازم باشد کسی پای رک باشد.
دو حالت شبکه وجود دارد:
- Switched Mode برای توپولوژی daisy-chain — که در تورینگ، کابلکشی رک به رک را بهشدت ساده میکند.
- Split-Redundant Mode برای پیادهسازی Dante redundant. در این حالت همان سیگنال صوتی همزمان روی دو شبکهی فیزیکی کاملاً جدا فرستاده میشود؛ اگر یکی از مسیرها — کابل، سوییچ یا پورت — از کار بیفتد، صدا بدون هیچ قطعی روی مسیر دوم ادامه پیدا میکند. این حالت برای اجراهایی است که کوچکترین قطعی صدا در آنها قابل پذیرش نیست.
یکی از این سه پورت از PoE (کلاس ۴ یا بالاتر) پشتیبانی میکند. کاربرد این قابلیت هوشمندانه است: با تغذیهی PoE، بخش کنترل و شبکهی دستگاه حتی پیش از وصل شدن برق اصلی فعال میماند و زمان راهاندازی از کمتر از ۱۰ ثانیه به کمتر از ۰.۵ ثانیه میرسد. یعنی میتوانید کل سیستم را پیش از رسیدن برق اصلی روی شبکه ببینید و تنظیمات آن را انجام دهید.
کنترل و مانیتورینگ از طریق ArmoniaPlus و پلتفرم ابری MyUniverso (همان چیزی که در دیتاشیت با نام عمومی Powersoft Cloud آمده) انجام میشود؛ به این ترتیب مانیتورینگ از راه دور بدون حضور فیزیکی در سایت ممکن است. GPIOهای قابل تنظیم نیز برای اتصال به پروسسورها و سیستمهای مانیتورینگ شخص ثالث در نظر گرفته شدهاند.
DSP و پردازش امپلی فایر
DSP نسل جدید Powersoft با مبدلهای 24 Bit Tandem™ روی ۴۸ کیلوهرتز کار میکند (دامنهی دینامیکی ۱۳۰ dB در ADC و ۱۳۲ dB در DAC). امکانات پردازشی شامل موارد زیر است:
- اکولایزر IIR پارامتریک و FIR سفارشی، بههمراه raised-cosine، shelving، all-pass و band-pass
- کراساوورهای Linkwitz-Riley، Butterworth، Bessel و linear phase (FIR) از ۶ تا ۴۸ dB/oct
- لیمیترهای RMS ولتاژ، RMS جریان، Peak، TruePower™ و Dynamic EQ
- Active DampingControl™ برای جبران افت damping factor ناشی از مقاومت کابل بلندگو. با فعال شدن این قابلیت، خروجی کانال به محدودهی زیر ۴۰۰ هرتز محدود میشود؛ بنابراین روی سابووفر و درایورهای فرکانس پایین کاربرد دارد، نه کانالهای فولرنج
- عیبیابی بلندگو با pilot tone، پایش امپدانس متوسط و اندازهگیری امپدانس بار
- تأخیر ۲ ثانیهای ورودی و ۱۰۰ میلیثانیهای خروجی برای time alignment
- حافظهی داخلی برای ذخیره و فراخوانی تا ۵۰ اسنپشات
تأخیر کل مسیر از ورودی آنالوگ تا خروجی امپلیفایر ۲.۵ میلیثانیه است.
جزئیاتی که در راهاندازی و جمعآوری اهمیت دارند
- کانکتورهای Phoenix مقاومشده: خروجیها از نوع Phoenix PC 5/8-STF1-7,62 و ورودیها Phoenix MC 1,5/6-ST-3,81 هستند، با شلهای اختصاصی (patent pending) که هم مهار کشش کابل را بر عهده میگیرند تا نیروی کشیده شدن کابل به محل اتصال الکتریکی نرسد، و هم قفل و باز کردن سریع را ممکن میکنند.
- Easy Swap با بکاپ خودکار روی USB: تنظیمات دستگاه بهصورت خودکار روی حافظهی USB نگهداری میشود، بنابراین تعویض یک یونیت معیوب در انبار یا در سایت تقریباً بدون توقف انجام میشود.
- فیلتر گردوغبار از جلو: گریل جلو مغناطیسی است و فیلتر بدون بازکردن رک قابل تعویض است.
- خنککاری: جریان هوا طوری طراحی شده که امکان چیدن چند یونیت روی هم بدون پنل فاصله وجود دارد. محدودهی دمای کاری ۰ تا ۵۰ درجهی سانتیگراد است، با این توضیح که بالای ۳۵ درجه دستگاه بهتدریج از توان قابل ارائه کم میکند تا دچار خاموشی ناشی از افزایش دما نشود.

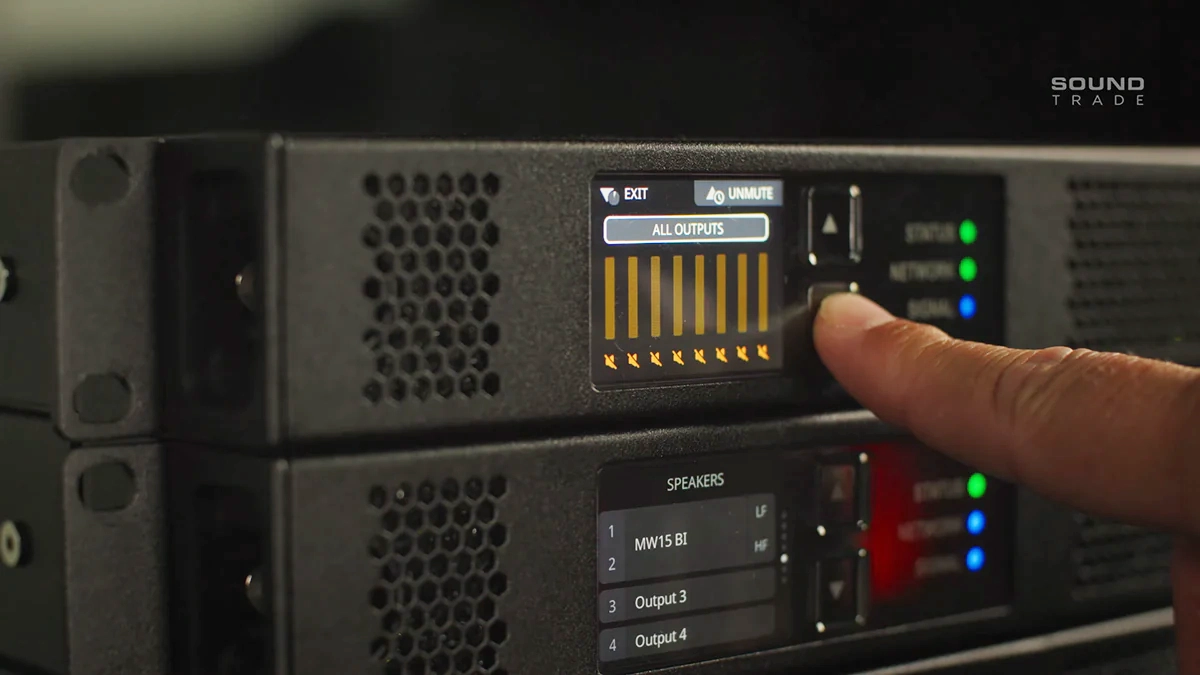

- پنل جلو: نمایشگر LCD بههمراه دکمههای لمسی و LEDهای RGB وضعیت سیگنال و شبکه؛ نمایشگر برای شناسایی سریع یونیت در رک چشمک میزند و headroom و وضعیت bridge را نشان میدهد.
مقایسهی دو مدل امپلی فایر Unica T
مشخصه | Unica 4T | 20K4 | Unica 8T | 10K8 |
تعداد کانال خروجی | ۴ (قابل bridge بهصورت جفتی) | ۸ (قابل bridge بهصورت جفتی) |
توان کل (۲.۷ اهم، بار کامل) | ۲۰۸۰۰ وات | ۱۰۰۰۰ وات |
هر کانال @ ۸ اهم (متقارن) | ۲۵۰۰ وات | ۱۰۰۰ وات |
هر کانال @ ۴ اهم (متقارن) | ۴۴۰۰ وات | ۱۲۰۰ وات |
هر کانال @ ۴ اهم (نامتقارن) | ۵۴۰۰ وات | ۲۹۰۰ وات |
هر کانال @ ۲.۷ اهم (نامتقارن) | ۷۵۰۰ وات | ۲۴۰۰ وات |
جفت bridge @ ۵.۴ اهم | ۱۰۴۰۰ وات | ۲۵۰۰ وات |
حداکثر ولتاژ خروجی | ۲۲۰ Vpeak | ۱۶۰ Vpeak |
حداکثر جریان خروجی | ۸۰ Apeak | ۴۸ Apeak |
ورودی آنالوگ | ۴ | ۸ |
کانال Dante/AES67 | ۴ ورودی + ۸ خروجی | ۸ ورودی + ۸ خروجی |
مصرف idle در ۲۳۰ ولت | ۸۲.۵ وات | ۹۸ وات |
ابعاد و وزن | ۱RU — ۴۸۹×۴۰۰×۴۴.۳ میلیمتر — ۸ کیلوگرم | همان |
مشخصات مشترک هر دو مدل: گین پیشفرض ۳۲ dB، حساسیت ورودی ۳.۹ ولت RMS معادل ۱۴ dBu، حداکثر سطح ورودی بیش از ۲۴+ dBu، پاسخ فرکانسی ۲۰ هرتز تا ۲۰ کیلوهرتز، THD+N کمتر از ۰.۰۵ درصد، ضریب دمپینگ بالای ۲۵۰۰ در محدودهی ۲۰ تا ۵۰۰ هرتز، و کلاس حفاظتی IP20.
کدام مدل امپلی فایر بخریم؟
Unica 4T | 20K4 انتخاب طبیعی برای سابووفرها و بخش فرکانس پایین سیستمهای بزرگ است؛ جایی که به توان بالا روی تعداد کانال محدود نیاز دارید. با ۲۲۰ ولت پیک و ۸۰ آمپر پیک خروجی، توانایی راندن بارهای سنگین و ساب اریهای بزرگ را دارد.
Unica 8T | 10K8 برای بخش mid-high، لاین اریهایی که به چند زون تقسیم میشوند، مانیتورهای صحنه و سالنهایی با چند زون مجزا مناسبتر است؛ جایی که تراکم کانال از توان خام مهمتر است.
در عمل، ترکیب این دو در یک رک — مثلاً دو عدد 4T برای ساب و یک عدد 8T برای تاپها — یک سیستم کامل را در سه یونیت رک جا میدهد.
جمعبندی
Unica T پاسخ Powersoft به دو فشار همیشگی بازار تورینگ است: کاهش وزن و حجم رک، و کاهش زمان راهاندازی. ترکیب Power Sharing، منبع تغذیهی جهانی با SRM، ورودیهای ایزولهی HyperCMRR، شبکهی Dante با قابلیت redundancy، و امکاناتی مثل Easy Swap و راهاندازی سریع با PoE، این پلتفرم را به گزینهای جدی برای شرکتهای اجارهدهندهی تجهیزات، تورهای بزرگ، استادیومها و سالنهای کنسرت تبدیل کرده است.
برای دریافت مشاوره در طراحی سیستم و اطلاع از شرایط تأمین Unica T، با کارشناسان ما تماس بگیرید.
